Beleuchtung
Projekt Küche

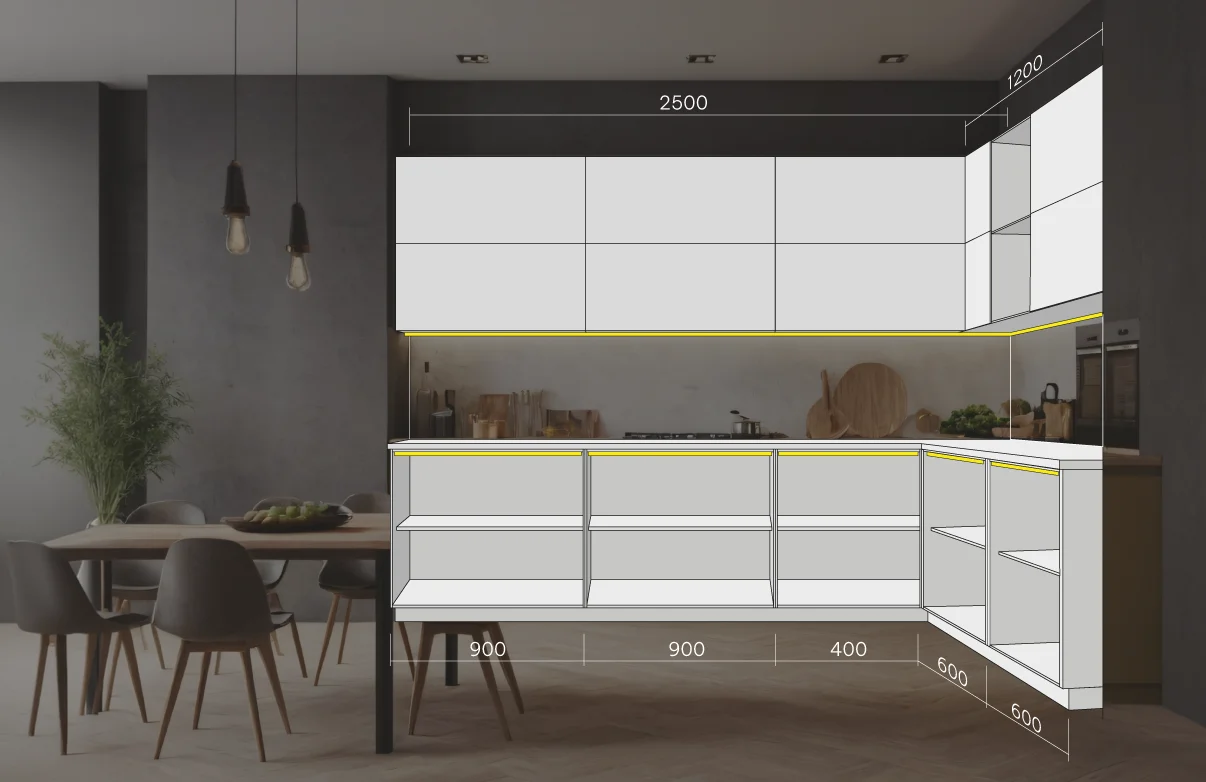

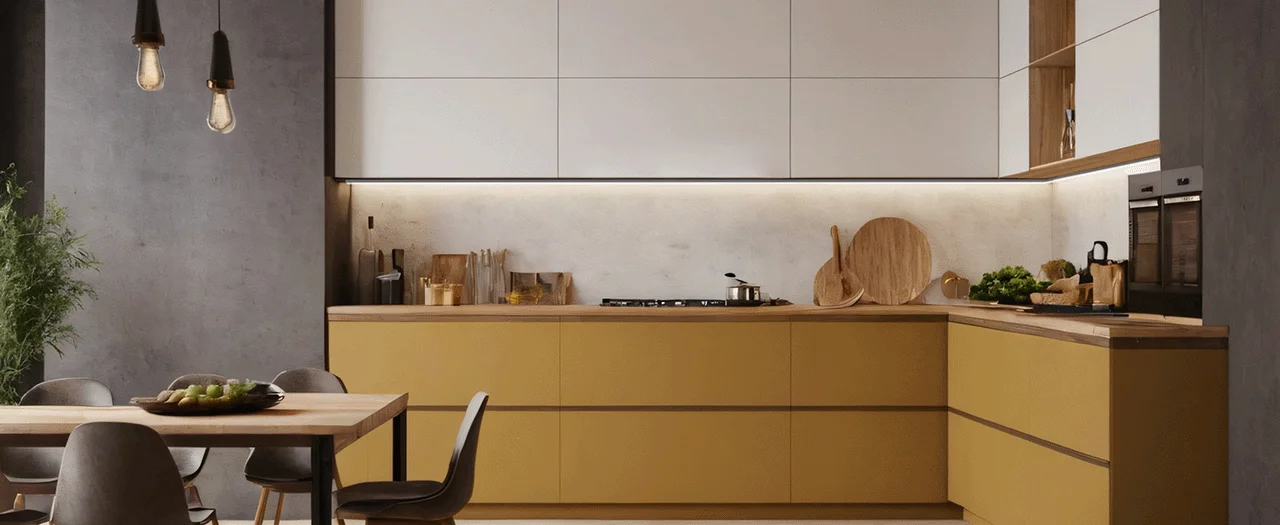

In dieser Eckküche besteht die Herausforderung darin, eine neutrale und funktionale Beleuchtung für die Arbeitsfläche und das Innere der Schubkästen zu schaffen.
Im Bereich der Oberschränke ermöglichen die einfach zu
montierenden LED-Lichtleisten Line als Anbauvariante eine durchgehende Lichtlinie – auch im
Eckbereich.
Bei den Unterschränken bietet das System die Möglichkeit, die Beleuchtung beim Öffnen der Schubkästen
automatisch einzuschalten.
Das gesamte Projekt ist in Neutralweiß 4000 K ausgeführt.
LMC-Beleuchtungslösungen für dieses Küchenprojekt
Projekt im Detail - Klicken Sie auf die aufklappbaren Bereiche und bewegen Sie den Mauszeiger über die nummerierten Punkte, um die verwendeten Produkte anzuzeigen.
Oberschränke
2 auf Maß zugeschnittene Anbauprofile erzeugen unterhalb der Hängeschränke eine durchgehende
Lichtlinie.
Die 90°-Eckverbindung wird durch eine transparente Verbindung realisiert, ohne sichtbaren
Lichtverlust.
Mehr anzeigen
Die 90°-Eckverbindung wird durch eine transparente Verbindung realisiert, ohne sichtbaren Lichtverlust.
2 auf Maß zugeschnittene Anbauprofile erzeugen unterhalb der Hängeschränke eine
durchgehende Lichtlinie.
Die 90°-Eckverbindung wird durch eine transparente Verbindung realisiert, ohne
sichtbaren Lichtverlust.
- 1LED-Anbaulichtleisten Line

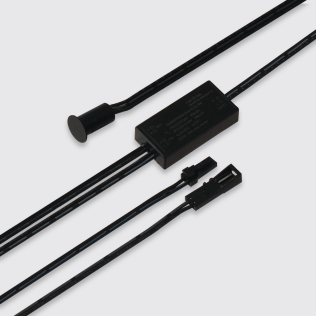

- 2Touch-Schalter

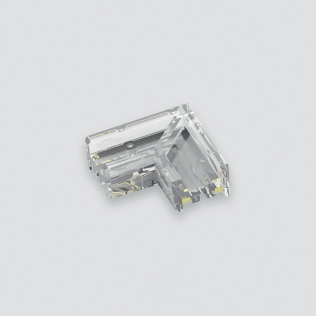

- 390°-Winkel für Lichtleiste Line
- 1
- 1
- 2
- 3
LUM913NO
LUM912NO
INT55NO
Kabelgebundene Variante
INT52NO
Kabellose Variante
ANG91
Unterschränke
In jedem Korpus werden 2 auf Maß zugeschnittene Anbauprofile mit einem Infrarot-Schalter
verbunden und sorgen für eine sofortige Beleuchtung beim Öffnen der Schubkästen.
Mehr anzeigen
In jedem Korpus werden 2 auf Maß zugeschnittene Anbauprofile mit einem Infrarot-Schalter verbunden und sorgen für eine sofortige Beleuchtung beim Öffnen der Schubkästen.
- 4LED-Anbaulichtleisten Line

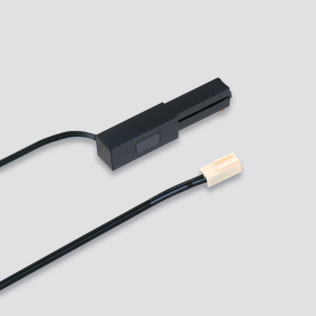

- 5Infrarot-Schalter für Anbaulichtleiste Line
- 4
- 5
- 4
- 5
- 4
- 5
- 4
- 5
- 4
- 5
LUM913 / 911NO
INT93NO
Kabelgebundene VarianteINT54NO
Kabellose Variante
Zusammenstellung der Beleuchtungssets
Oberschränke

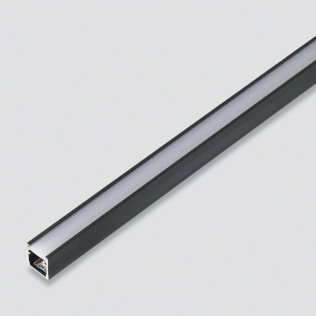

1LED-Anbaulichtleisten Line
- 1x LUM913NO: 1 Länge à 3 m, zugeschnitten auf 2,50 m
- 1x LUM912NO: 1 Länge à 2 m, zugeschnitten auf 1,50 m
Gesamte verwendete Länge: 3,70 m
Berechnete Leistung
3,70 x 11 W/m x 1,10 = 45 W
Um die erforderliche Leistung bereitzustellen, empfiehlt LMC:
- 1x TRA2460BL Transformator 24 V 60 W
2Touch-Schalter

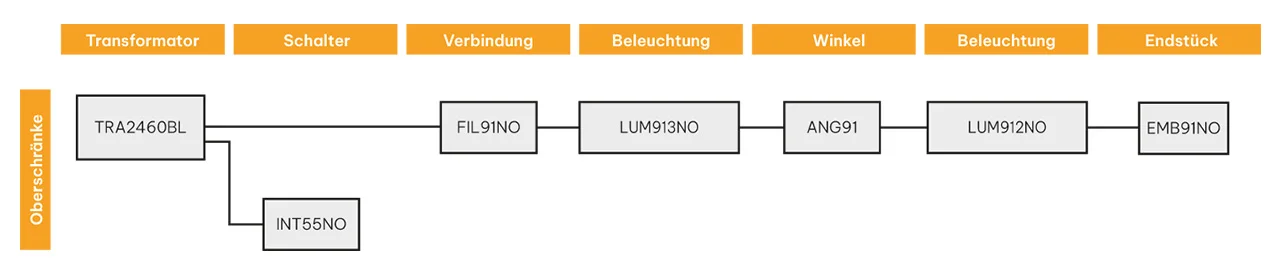

- 1x INT55NO

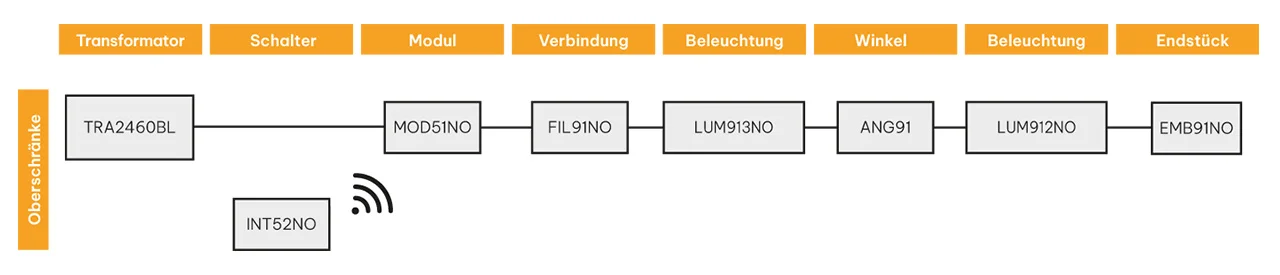

- 1x INT52NO + 1x MOD51NO
390°-Winkel für Lichtleiste Line
- 1x ANG91
Zu bestellende Produkte
Zu bestellende Produkte

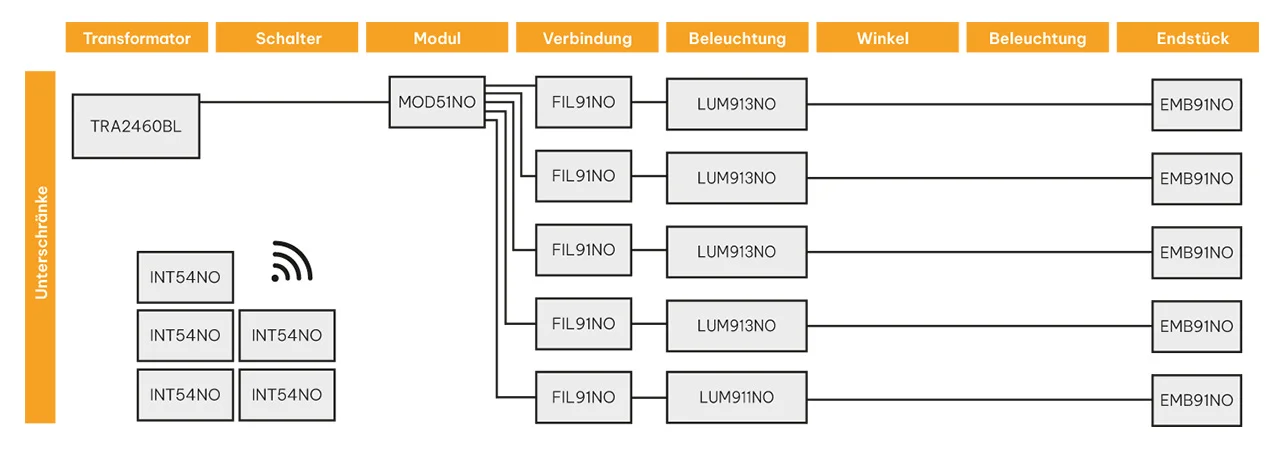

Unterschränke
4LED-Anbaulichtleisten Line
- 1x
LUM913NO: 1 Länge à 3
m, zugeschnitten auf:
- 2x 0,90 m
- 1x 0,40 m
- 1x 0,60m
- 1x LUM911NO: 1 Länge à 1 m, zugeschnitten auf 0,60 m
Gesamte verwendete Länge : 3,70 m
Berechnete Leistung
3,40 x 11 W/m x 1,10 = 42 W
Um die erforderliche Leistung bereitzustellen, empfiehlt LMC:
- 1x TRA2460BL Transformator 24 V 60 W
5Infrarot-Schalter

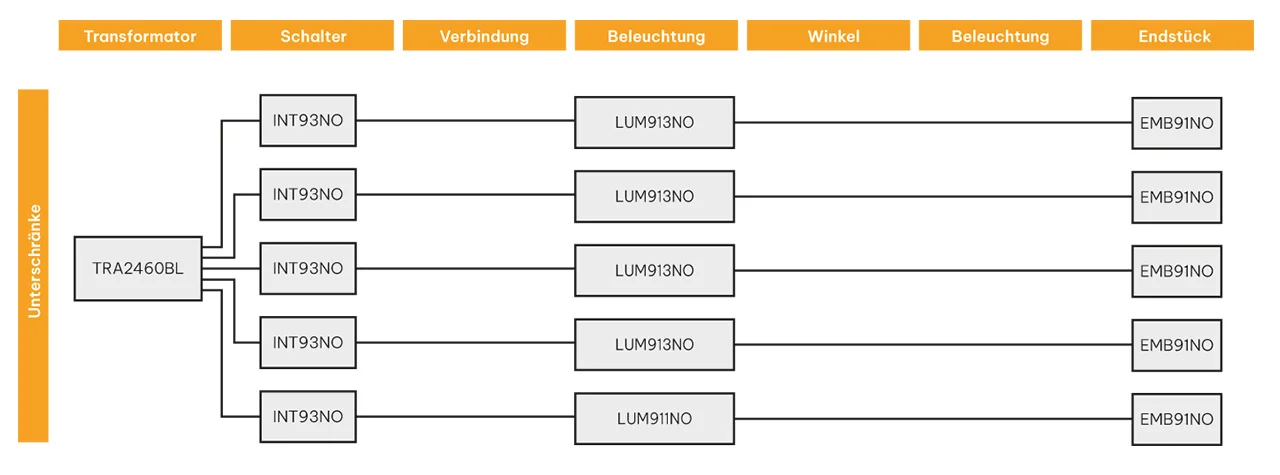

- 5x INT93NO fûr einflügelige Tür
- 5x INT54NO + 1x MOD51NO
