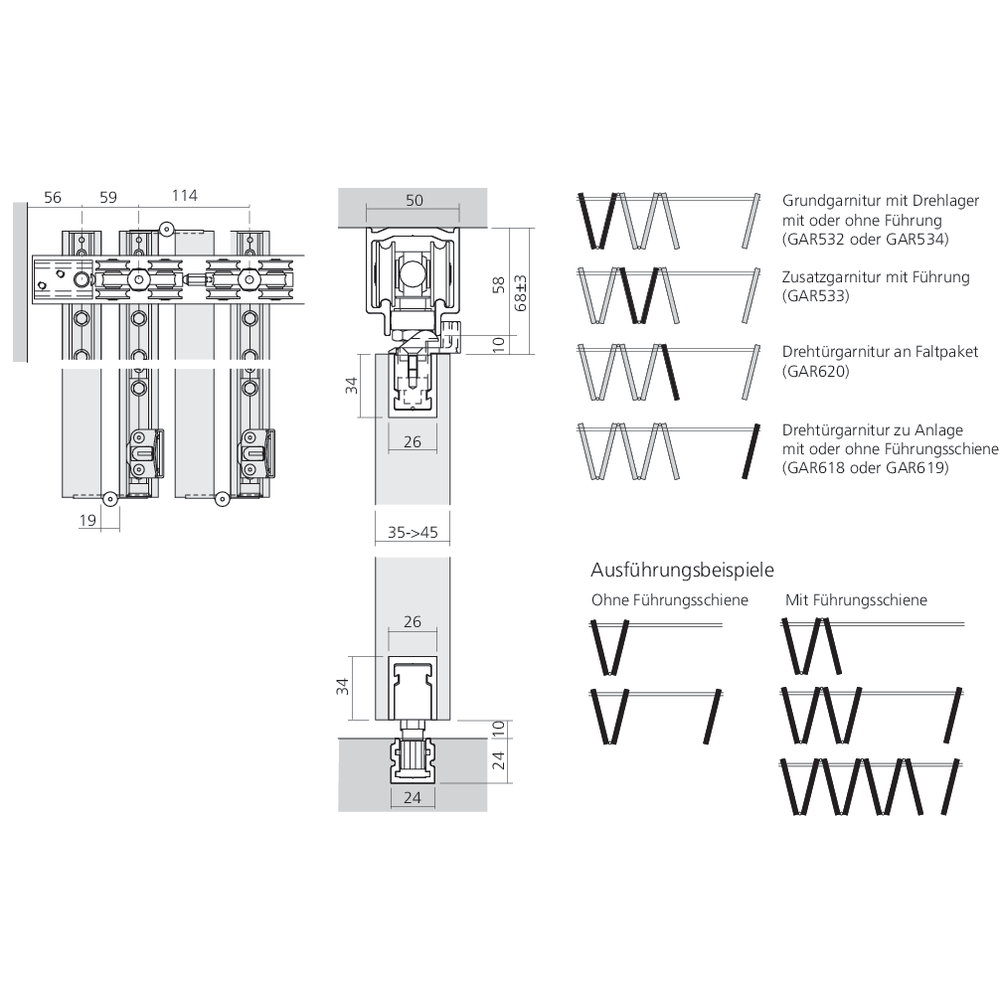

Garnitur VARIOFOLD 80/H

Beschreibung

Für Türbreiten von 500 mm bis 900 mm.
Rechts und links verwendbar.
Mit Bodenführungsschiene, außer bei Anlage mit 2 oder 2 + 1 Türen.
Max. Tragkraft/Tür: 80 kg.
Bestandteile Grundgarnitur mit Drehlager und Führung:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk 4-rollig, M10, mit Tragschlitten
- 5 Tragprofile 208 mm
- 1 Drucklager zu Führungsschiene inkl. Mitnehmer
- 1 Führungsstück, spielfrei, zu Führungsschiene 24 x 24 mm
- 5 Abdeckkappen zu Tragprofil
- 1 Höheneinstellschlüssel
- 1 Feststellschlüssel für Aufhängung
- 1 Gabelschlüssel SW 13 mm
Bestandteile Zusatzgarnitur mit Führung:
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk 4-rollig, mit Tragschlitten und Distanzstück
- 3 Tragprofile 208 mm
- 1 Führungsstück, spielfrei, zu Führungsschiene 24 x 24 mm
- 3 Abdeckkappen zu Tragprofil
Bestandteile Grundgarnitur mit Drehlager ohne Führung:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk 4-rollig, M10, mit Tragschlitten
- 4 Tragprofile 208 mm
- 1 Drucklager-Hülse, D=20, inkl. Mitnehmer
- 4 Abdeckkappen zu Tragprofil
- 1 Höheneinstellschlüssel
- 1 Feststellschlüssel für Aufhängung
- 1 Gabelschlüssel SW 13 mm
Bestandteile Drehtürgarnitur zu Anlage mit Führungsschiene:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 3 Tragprofile 208 mm
- 1 Drucklager zu Führungsschiene inkl. Mitnehmer
- 3 Abdeckkappen zu Tragprofil
