Garnitur CENTERFOLD 80/H
Ohne Bodenführungsschiene.
Rechts und links verwendbar.
Max. Tragkraft/Tür: 80 kg.
Bestandteile Grundgarnitur ohne Führung:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk, 4-rollig, M10, mit Tragschlitten
- 2 Tragprofile 208 mm
- 1 Tragprofil 550 mm
- 1 Drucklager-Hülse, D=20 mm, inkl. Mitnehmer
- 3 Abdeckkappen zu Tragprofil
- 1 Höheneinstellschlüssel
- 1 Feststellschlüssel für Aufhängung
- 1 Gabelschlüssel SW 13 mm
Bestandteile Zusatzgarnitur ohne Führung:
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk, 4-rollig, mit Tragschlitten und Distanzstück
- 1 Tragprofil 550 mm
- 1 Abdeckkappe zu Tragprofil
Bestandteile Drehtürgarnitur ohne Führungsschiene:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 3 Tragprofile 208 mm
- 1 Drucklager-Hülse, D=20 mm, inkl. Mitnehmer
- 3 Abdeckkappen zu Tragprofil
Bestandteile Drehtürgarnitur an Faltpaket:
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Tragprofil 208 mm
- 1 Abdeckkappe zu Tragprofil
Technische Dokumente
Anmelden, um Preise zu erfahren und das Produkt zu kaufen
AnmeldenBeschreibung
Für Türbreiten von 500 bis 900 mm.
Ohne Bodenführungsschiene.
Rechts und links verwendbar.
Max. Tragkraft/Tür: 80 kg.
Bestandteile Grundgarnitur ohne Führung:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk, 4-rollig, M10, mit Tragschlitten
- 2 Tragprofile 208 mm
- 1 Tragprofil 550 mm
- 1 Drucklager-Hülse, D=20 mm, inkl. Mitnehmer
- 3 Abdeckkappen zu Tragprofil
- 1 Höheneinstellschlüssel
- 1 Feststellschlüssel für Aufhängung
- 1 Gabelschlüssel SW 13 mm
Bestandteile Zusatzgarnitur ohne Führung:
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Laufwerk, 4-rollig, mit Tragschlitten und Distanzstück
- 1 Tragprofil 550 mm
- 1 Abdeckkappe zu Tragprofil
Bestandteile Drehtürgarnitur ohne Führungsschiene:
- 1 Drehlager oben
- 1 Falt-/Drehtürschnäpper, einstellbar
- 3 Tragprofile 208 mm
- 1 Drucklager-Hülse, D=20 mm, inkl. Mitnehmer
- 3 Abdeckkappen zu Tragprofil
Bestandteile Drehtürgarnitur an Faltpaket:
- 1 Falt-/Drehtürschnäpper, einstellbar
- 1 Tragprofil 208 mm
- 1 Abdeckkappe zu Tragprofil

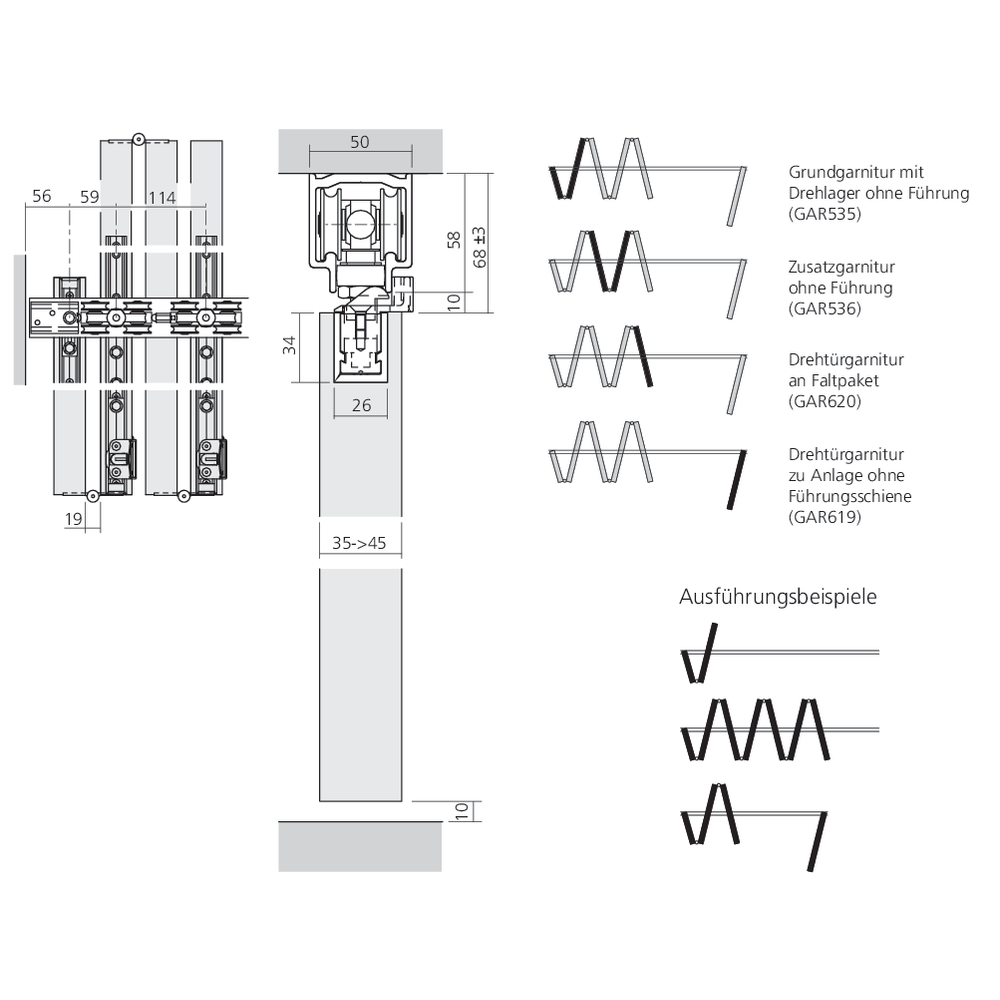

Alle Artikel
Artikel | Anwendung |
---|---|
GAR535 | Grundgarnitur mit Drehlager ohne Führung |
GAR536 | Zusatzgarnitur ohne Führung |
GAR619 | Drehtürgarnitur zu Anlage ohne Führungsschiene |
GAR620 | Drehtürgarnitur an Faltpaket (ohne Laufwerk und Drehlager) |
